増風装置 「コンブロー」

小型圧縮空気量増幅器「コンブロー」




■特長 ・増風量、推進力の調整バルブ付 ・小型、軽量、業界一の性能 ・メンテナンスフリー ・安全設計、防爆地域で使用可能		■Ｍ－１５型の省エネ効果 ・２．４～５．２倍の増風量、圧縮空気量の大幅な節減。 ・３．４～１８倍のハイパワーな推進力。 ・その省エネ効果はコンブロー１個で年間５２．６万円以上。 ・その投資効果は５２．６万円(※)÷１９，８００円＝２５倍以上。
(※)圧縮空気 0.7MPaの1m3当たりの価格は約3円。 例えば0.7MPa、M-15、目盛3の入気量は1.04mm3/分、増風量は2.5m3/分 その費用は3円/m3×(2.5-1.04)m3/分＝4.38円/分→263円/時。 １日では、263円／h×8時間＝2,104円／日、年間では2,104円/日×250日＝526,000円/年。




---

使用例 製品仕様 外形寸法 カタログ

---

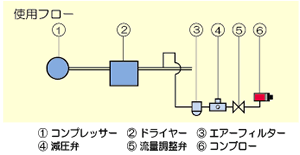

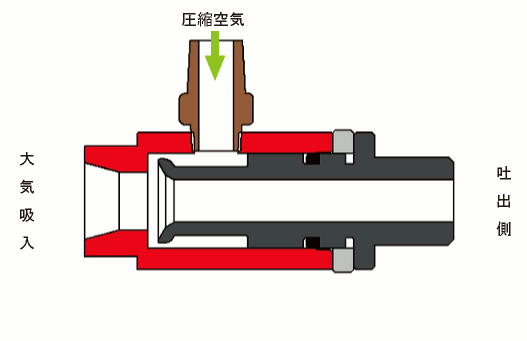

■増風アニメーション・使用フロー

コンブローはエアー回路の端末で使用し、 吐出側は必ず開放してください。

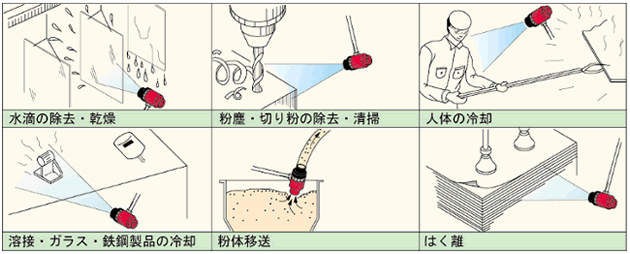

使用例

製品仕様

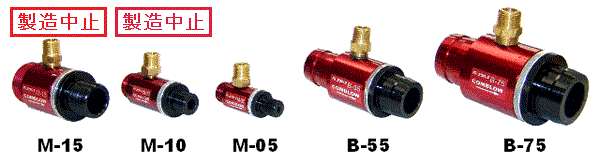

Ｍ－０５ Ｍ－１０ Ｍ－１５ Ｂ－５５ Ｂ－７５

■Ｍ－０５型
圧縮空気 圧力 MPa	目盛 段階	風量			推進力
		増風量Ａ m3/min	入気量Ｂ m3/min	倍率 Ａ／Ｂ	吸入側開Ｃ Ｎ	吸入側閉Ｄ Ｎ	倍率 Ｃ／Ｄ
0.4	1	0.096	0.046	2.1	0.30	0.10	3.0
	2	0.130	0.075	1.7	0.65	0.25	2.6
	3	0.163	0.112	1.5	0.90	0.45	2.0
0.5	1	0.110	0.054	2.0	0.40	0.10	4.0
	2	0.150	0.093	1.6	0.80	0.35	2.3
	3	0.190	0.140	1.4	1.15	0.70	1.6
0.6	1	0.110	0.050	2.2	0.50	0.15	3.3
	2	0.170	0.110	1.5	0.97	0.50	1.9
	3	0.220	0.160	1.4	1.35	0.95	1.4
0.7	1	0.124	0.060	2.1	0.60	0.20	3.0
	2	0.190	0.122	1.6	1.15	0.65	1.8
	3	0.230	0.155	1.5	1.70	1.20	1.4

Ｍ－０５ Ｍ－１０ Ｍ－１５ Ｂ－５５ Ｂ－７５

■Ｍ－１０型
圧縮空気 圧力 MPa	目盛 段階	風量			推進力
		増風量Ａ m3/min	入気量Ｂ m3/min	倍率 Ａ／Ｂ	吸入側開Ｃ Ｎ	吸入側閉Ｄ Ｎ	倍率 Ｃ／Ｄ
0.4	1	0.400	0.110	3.6	1.30	0.25	5.2
	2	0.620	0.180	3.4	2.95	1.05	2.8
	3	0.740	0.360	2.1	4.05	2.25	1.8
0.5	1	0.490	0.160	3.1	1.75	0.40	4.4
	2	0.730	0.230	3.2	3.75	1.15	3.3
	3	0.880	0.450	2.0	5.55	3.15	1.8
0.6	1	0.560	0.200	2.8	2.15	0.55	3.9
	2	0.770	0.280	2.8	4.50	2.10	2.1
	3	0.950	0.540	1.8	6.65	4.60	1.4
0.7	1	0.620	0.250	2.5	2.80	0.80	3.5
	2	0.850	0.350	2.4	5.65	2.90	1.9
	3	1.020	0.620	1.6	7.55	6.10	1.2

Ｍ－０５ Ｍ－１０ Ｍ－１５ Ｂ－５５ Ｂ－７５

■Ｍ－１５型
圧縮空気 圧力 MPa	目盛 段階	風量			推進力
		増風量Ａ m3/min	入気量Ｂ m3/min	倍率 Ａ／Ｂ	吸入側開Ｃ Ｎ	吸入側閉Ｄ Ｎ	倍率 Ｃ／Ｄ
0.4	1	1.000	0.220	4.5	1.45	0.10	14.5
	2	1.600	0.450	3.6	3.80	0.55	6.9
	3	2.000	0.630	3.2	5.50	1.00	5.5
0.5	1	1.25	0.270	4.6	2.35	0.15	15.7
	2	1.850	0.550	3.4	5.20	0.75	6.9
	3	2.250	0.790	2.8	7.30	1.15	6.4
0.6	1	1.450	0.280	5.2	2.70	0.15	18.0
	2	2.050	0.640	3.2	6.30	0.85	7.4
	3	2.500	0.920	2.7	7.50	1.80	4.2
0.7	1	1.600	0.370	4.3	3.80	0.25	15.2
	2	2.150	0.730	2.9	7.00	1.05	6.7
	3	2.500	1.040	2.4	8.10	2.35	3.4

Ｍ－０５ Ｍ－１０ Ｍ－１５ Ｂ－５５ Ｂ－７５

■Ｂ－５５型
圧縮空気 圧力 MPa	目盛 段階	風量			推進力
		増風量Ａ m3/min	入気量Ｂ m3/min	倍率 Ａ／Ｂ	吸入側開Ｃ Ｎ	吸入側閉Ｄ Ｎ	倍率 Ｃ／Ｄ
0.4	1	0.880	0.300	2.9	1.15	0.05	23.0
	2	1.500	0.460	3.3	3.30	0.25	13.2
	3	1.800	0.660	2.7	4.40	0.55	8.0
0.5	1	0.990	0.360	2.8	0.80	0.06	13.3
	2	1.700	0.570	3.0	4.50	0.45	10.0
	3	2.050	0.810	2.5	5.90	0.85	6.9
0.6	1	1.040	0.420	2.5	0.75	0.05	15.0
	2	1.900	0.670	2.8	5.05	0.55	9.2
	3	2.150	0.950	2.3	6.45	1.10	5.9
0.7	1	1.120	0.500	2.2	0.80	0.15	5.3
	2	2.150	0.790	2.7	5.90	0.75	7.9
	3	2.200	1.100	2.0	8.90	1.65	5.4

Ｍ－０５ Ｍ－１０ Ｍ－１５ Ｂ－５５ Ｂ－７５

■Ｂ－７５型
圧縮空気 圧力 MPa	目盛 段階	風量			推進力
		増風量Ａ m3/min	入気量Ｂ m3/min	倍率 Ａ／Ｂ	吸入側開Ｃ Ｎ	吸入側閉Ｄ Ｎ	倍率 Ｃ／Ｄ
0.4	1	0.800	0.200	4.0	1.10	0.05	22.0
	2	1.320	0.440	3.0	1.70	0.25	6.8
	3	1.600	0.650	2.5	4.00	0.50	8.0
0.5	1	1.200	0.250	4.8	1.10	0.05	22.0
	2	1.900	0.540	3.5	4.50	0.35	12.9
	3	2.400	0.820	2.9	6.90	0.90	7.7
0.6	1	1.400	0.310	4.5	1.20	0.05	24.0
	2	2.200	0.650	3.4	6.00	0.55	10.9
	3	2.700	1.000	2.7	8.70	1.10	7.9

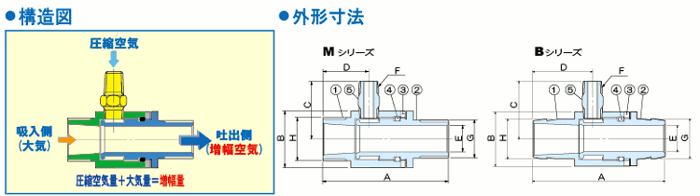

外形寸法

型式 Ａ mm φＢ Ｃ mm Ｄ mm φＥ Ｆ Ｇ Ｈ 重量 g Ｍ－０５ 60 20 26 22 4 R1/4 G1/4 G3/8 50 Ｍ－１０ 71 26 32 25 8 R1/4 G3/8 G1/2 75 Ｍ－１５ 80 38 37 28 20 R1/4 G3/4 G1 120 Ｂ－５５ 95 38 41 43 19 R1/4 φ28.6 φ28.6 140 Ｂ－７５ 108 52 49 49 25 R3/8 φ38.6 φ38.6 310

部番 部品名称 数量 材質 1 本体 1 アルミニウム 2 調整バルブ 1 アルミニウム 3 ロックナット 1 アルミニウム 4 Ｏリング 1 ニルトルゴム 5 圧縮空気入口継手 1 黄銅

---

詳しくはこちらよりお問い合わせください。
