最高の設備で、より安全に、より確実にするため、コンピュアＡＩＲＸフィルターをご検討ください。
高圧スタンダードフィルター
- 最高使用圧力4.9MPaまで使用可能。
- 高性能ろ過エレメントを採用、圧縮空気中の塵埃・水分・油分・菌などを除去。
- 接続口径：Rc3/4・Rc1 全17種類
- 除菌フィルターは、株式会社フクハラが業界で最初に発売。長年の実績を誇り、除菌性能は業界一のＬＲＶ≧８。
※2017.7 2.0/3.3/4.0m3/min 対応モデルを追加しました。
高圧スタンダードフィルター仕様・ラインナップ
■高圧スタンダードフィルター性能 ※1:2015年4月性能再評価 LRV≧7→LRV≧8
| 使 用 目 的 | プレフィルター | スーパー プレフィルター |
ミクロミスト フィルター |
活性炭フィルター | 除菌フィルター |
|---|---|---|---|---|---|
| 処理空気量 | 1.3m3/min (0.7MPa時) | ||||
| ろ過特性・除菌性能 | 3μm | 0.1μm | 0.01μm | 0.01μm | LRV≧8※1 |
| 出口油分濃度 | － | 0.5mg/m3 | 0.01mg/m3 | 0.005mg/m3 | － |
| 初期圧力降下 | 2.9kPa | 4.9kPa | 5.9kPa | 11.8kPa | 12kPa |
| 使用圧力範囲 | 0.1～4.9MPa | ||||
| 使用温度範囲 | 1.5～80℃ | 1.5～60℃ | 1.5～80℃ | ||
| 処 理 流 体 | 圧縮空気及び窒素ガス | ||||
| 接 続 口 径 | Rc3/4 | ||||
| ハウジング材質 | ボディ：アルミ ボウル：ステンレス | ||||
| ドレン排出方式 | 手動弁（排出口 Rc3/8） | ||||
| 交換エレメント形式 | PH013B | SH013B | MH013B | CH013B | GH013B |
| エレメント交換時期 | 6,000時間又は、約1年のいずれか早い方 | ||||
■高圧スタンダードフィルター製品仕様
| 接続口径 (Rc) |
0.7MPa 処理空気流量 (m3/min) |
プレ フィルター PH型 |
スーパー プレ フィルター SH型 |
ミクロミスト フィルター MH型 |
活性炭 フィルター CH型 |
除菌 フィルター GH型 |
外形寸法 | 重量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|
| エレメント形式 | エレメント形式 | エレメント形式 | エレメント形式 | エレメント形式 | Ａ | Ｂ | Ｄ | |||
| Rc3/4 | 1.3 壁取付用 ブラケット付属 |
PH013B-6 | SH013B-6 | MH013B-6 | CH013B-6 | GH013B-6 | 308 | 80 | 100 | 2.7 |
| PH013B | SH013B | MH013B | CH013B | GH013B | ||||||
| 2.0 壁取付用 ブラケット付属 |
PH020B-6 | SH020B-6 | MH020B-6 | CH020B-6 | － | 381 | 80 | 173 | 3.4 | |
| PH020B | SH020B | MH020B | CH020B | － | ||||||
| Rc1 | 3.3 | PH033B-8 | SH033B-8 | MH033B-8 | CH033B-8 | － | 553 | 80 | 173 | 5.0 |
| PH013B+PH020B | SH013B+SH020B | MH013B+MH020B | CH013B+CH020B | － | ||||||
| 4.0 | PH040B-8 | SH040B-8 | MH040B-8 | CH040B-8 | － | 553 | 80 | 173 | 5.1 | |
| PH020B x2 | SH020B x2 | MH020B x2 | CH020B x2 | － | ||||||
使用圧力が0.7MPa以外の処理空気量の場合、下記の補正係数を乗じてください。
| 使用圧力 (MPa) | 0.3 | 0.5 | 0.7 | 1.0 | 1.5 |
|---|---|---|---|---|---|
| 補正係数 | 0.65 | 0.85 | 1.0 | 1.19 | 1.41 |
| 使用圧力 (MPa) | 2.0 | 3.0 | 4.0 | 4.9 |
|---|---|---|---|---|
| 補正係数 | 1.57 | 1.69 | 1.81 | 1.92 |

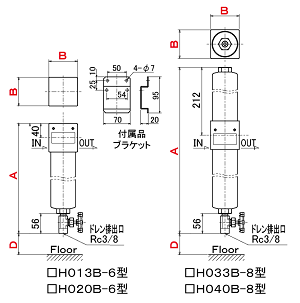

外形図
