工場での省エネ金額は100万円以上
エアーガンもフクハラ!

ブローガン
ブローガンの原理
  • N10型(省エネ) アジャストノズル
    は使用に合わせて全開から全閉まで調整できます。
  • N20-A型(除菌) 除菌ノズルNew
    は微粒子、細菌まで捕捉できます。除菌性能:LRV≧8
  • N30型(増量・省エネ) パワフルノズル
    の流量増の原理は、圧縮空気+吸入空気=全放出量

● 2016.7 除菌ガン型式変更 除菌性能 LRV≧4→8
● 2016.7 インライン除菌フィルター発売

ブローガンラインナップ

貴社はどのエアーガンで省エネ・除菌・増量を図りますか?

ブローガン(エアーガン)には3機種あります。用途に応じて使い分けができます。

アジャストノズル 除菌ノズル パワフルノズル
N10型 アジャストノズル N20-A型 除菌ノズル New N30型 パワフルノズル
アジャストガン 除菌ガン パワフルガン

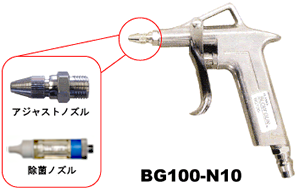

(普及版) アジャストガン
BG100-N10型
(普及版) 除菌ガン
BG100-N20-A型 New
(普及版) パワフルガン
BG100-N30型

ブローガンの圧縮空気消費量

●圧縮空気消費量

圧力
MPa
ノズル穴径 φdmm
φ2.5 φ2 φ1.5 φ1
流量 m3/min
0.7 0.455 0.291 0.164 0.073
0.6 0.398 0.255 0.143 0.064
0.5 0.341 0.219 0.123 0.055

除菌ガン・インライン除菌フィルター 仕様

製品名 除菌ガン インライン除菌フィルター
型式 BG100-N20-A ILF100-N20
除菌性能 LRV≧8
処理空気量 100L/min (0.7MPa時)
最高使用圧力 0.8MPa
使用流体 圧縮空気
使用周囲温度 1.5~40℃
入口口径 日東ハイカプラ、プラグ相当 Rc1/4
出口口径 ノズル孔径 φ2 Rc1/4
カートリッジ材質 ポリアクリロニトル樹脂
フィルターエレメント材質 ポリプロピレン
外形寸法・質量 183×142・約205g 91×φ21・約44g
交換ノズル型式 除菌ノズル N20-A型
除菌ガンとコンパクトフィルター

※除菌ガン旧型式「BG100-N20」・コンパクトフィルター「CF40-M2」につきましてはお問い合わせください。

フクハラのエアーガンは省エネ設計

  • エアーガンで省エネの計算をしてみましょう

    条件 電気料金 3円/m3、ガン使用数200丁、圧力0.6MPa・使用時間60分/日・年間稼働日数250日

    ・省エネ・金額計算例 ノズル穴径φ2mmの時

    3円/m3×0.255m3/min×60分/日×250日×200丁 = 2,295,000円・・・①

    ・アジャストガンでノズル穴径をφ1.5mm相当の空気消費量に調整した時

    3円/m3×0.143m3/min×60分/日×250日×200丁 = 1,287,000円・・・②

    ① - ② = 1,008,000円/年 → 利益

  • 貴社省エネ額の計算をしてみましょう
    3円/m3×(Q1 - Q2)m3/min × Hmin/日 × D日/年 × N丁 =[     ]円/年
    ・Q:(表1) Q1 従来の流量、Q2 新規の流量
    ・D:年間稼働日
    ・N:使用数ガンの数
