2023.10
●型式変更(OB2000A→OB2000B)
●新規追加(OB3000)
2024.8
●新規追加(OB1200)
今、新しい風が吹いています！！ 給油式 圧縮空気の品質に！！
簡単・安価にオイルフリーの圧縮空気 が得られます！！
『給油式コンプレッサー』に『オイルバスター』を付けてみませんか？
-
（オイルフリーコンプレッサーと比較すると）
- 大きな省エネ（節電）効果と、ＣＯ２削減が得られます。
- オイルフリー相当の圧縮空気を安価に得ることができます。
オイルフリーエアーが必要な企業様へ、
オイルフリーコンプレッサーを買うより総合的にお得!!
New |
 |
 |
|---|---|---|

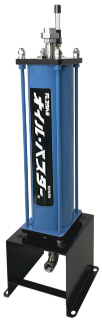

| OB1200-6型 | OB2000B-8型 | OB3000-8型 |
検査機関 ＴÜＶ Ｒｈｅｉｎｌａｎｄ※ で圧縮空気中のオイル等級を計測、
出口油分濃度「クラス０」のシステム認証を取得。
※ＴÜＶ Rheinland（テュフ ラインランド）は、
ドイツにある技術的安全と品質評価を専門とした国際的第三者認証機関。
基準が厳しいことで世界中から認められている。

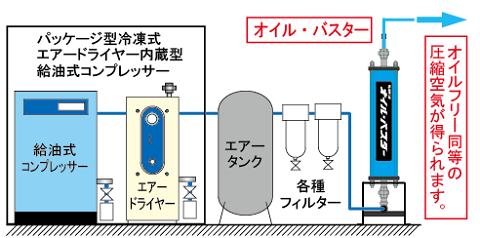

取付例
- オイル・バスターにドレン、塵埃等が入りますと
性能が落ちる場合があります。 - 冷凍式エアードライヤーの設置は必須条件です。
仕様
| 型式 | OB1200-6 New | OB2000B-8 | OB3000-8 |
|---|---|---|---|
| 処理流体条件 | 冷凍式エアードライヤーを通過した乾燥圧縮空気 オイル・バスターは水分、塵埃等を除去できませんので、 エアードライヤー、フィルター等の後に接続してください。 |
||

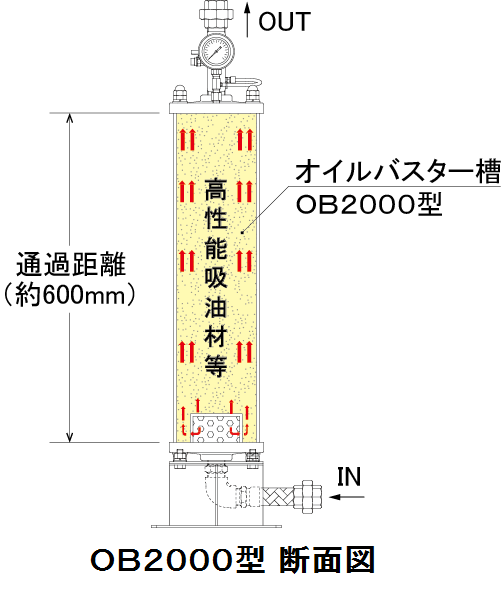

| 処理方法 | オイルミストおよび臭気を除去する特殊高性能吸油材 （※ドレンを取る装置ではありません） |
||
| 最大処理流量 | 1,200L/min | 2,000L/min | 3,000L/min |
| 入口・出口口径 | Rc3/4 | Rc1 | |
| 除油性能 | 出口側オイル濃度 クラス0 TÜV Rheinland 2024年4月 システム認証 |
出口側オイル濃度 クラス0 TÜV Rheinland 2022年2月 システム認証 |
出口側オイル濃度 クラス0 TÜV Rheinland 2023年4月 システム認証 |
| 槽の交換時期 | 約24ヶ月(2年間) または 12,000時間 いずれか早い方 ※寿命はオイルミスト濃度により変動します。 |
||
| 槽の型式 | OB1200 | OB2000B | OB3000 |
| 槽の本数 | 1 | ||
| 初期圧力降下 | 12kPa (1MPa 1,200/min時) | 12kPa (1MPa 2,000/min時) | 10kPa (1MPa 3,000/min時) |
| 槽の交換方法 | 交換時期が来ましたら槽ごと交換してください。 交換した槽は弊社にご返却ください。 |
||
| 材質 | 槽：ステンレス／アルミ 配管：ステンレス |
||
| 塗装色 | ベース：黒色半艶(N-1.0) 槽：上フタ/下フタ：黒色半艶(N-1.0) 筒/ボルト：ブルー(S38-846) |
||
| 外形寸法 | 310(W)×250(D)×1,065(H)mm (オイルミスト検知器 未装着時) |
310(W)×250(D)×1,045(H)mm (オイルミスト検知器 未装着時) |
310(W)×250(D)×1,056(H)mm (オイルミスト検知器 未装着時) |
| 質量 | 約14kg | 約19kg | 約29kg |
| 付属品 | オイルミスト検知器 OMD1-02-OB型×1式 (検知器1台、検知管3本) | ||

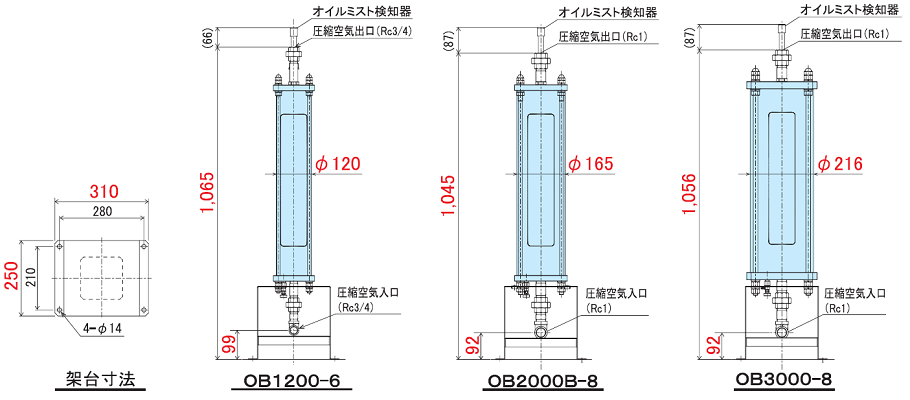

外形図
●給油式・オイルフリー コンプレッサー吐出空気量比較 圧力:0.69MPa
| コンプレッサー 出力(kW) |
7.5 | 11 | 15 | 22 | 37 | 55 | 75 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| 吐出空気量 (m3/min) |
給油式 | 1.05 | 1.65 | 2.4 | 4.3 | 7.1 | 10.2 | 13.3 | 18.0 |
| オイルフリー | 0.8 | 1.3 | 2.0 | 3.4 | 5.4 | 9.5 | 12.6 | 17.2 | |
| 比率(倍) （給油式÷オイルフリー） |
1.31 | 1.27 | 1.2 | 1.26 | 1.31 | 1.07 | 1.06 | 1.05 | |
●電気代削減額とＣＯ２削減量
| コンプレッサー 出力(kW) |
7.5 | 11 | 15 | 22 | 37 | 55 | 75 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| 年間の 電気代 |
給油式 (万円) |
66 | 94 | 139 | 193 | 313 | 569 | 789 | 1,062 |
| オイルフリー (万円) |
83 | 122 | 167 | 244 | 411 | 611 | 833 | 1,111 | |
| 年間の省エネ額(電気代) (万円) |
17 | 28 | 28 | 51 | 98 | 42 | 44 | 49 | |
| 年間の電力 削減量(kWh) |
6,800 | 11,200 | 11,200 | 20,400 | 39,200 | 16,800 | 17,600 | 19,600 | |
| 年間のＣＯ２削減量(トン) | 2.9 | 4.9 | 4.9 | 9 | 17 | 7.4 | 7.7 | 8.7 | |
●各社給油式コンプレッサーとオイルフリーとの吐出量の差から算出
●新電力単価：25円/kWh(2023年5月 フクハラ調査)、CO2排出係数：0.441kg-CO2/kWh、
稼働時間：4,000時間 で算出。
