エアーフィルター
エアーフィルターの分類
- 最高使用圧力1.0MPaまでの低圧タイプと1.5MPaまでの中圧タイプがあります。
低圧タイプ→ AIRX小型フィルター
中圧タイプ→ AIRXフィルター（フロート式ドレントラップ内蔵型）
AIRXフィルター（マグトラップ外付型） - 他に最高使用圧力4.9MPaまでの「高圧エアーフィルター」があります。高圧エアーフィルターはこちら

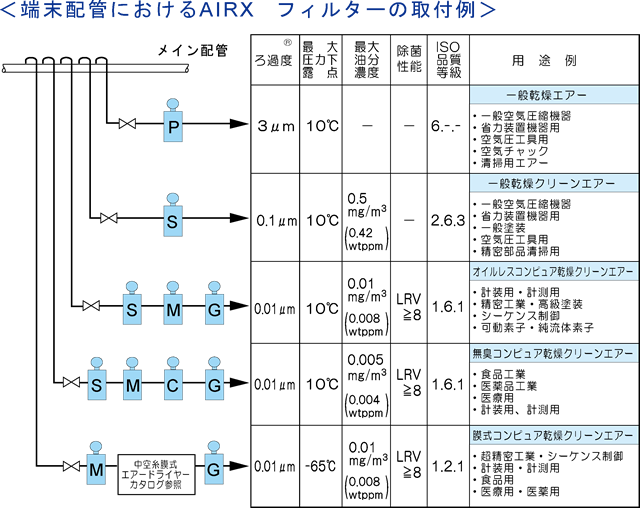

- 用途に応じた高性能のフィルターエレメントをご用意しています。
※Ｓ・Ｍ型エレメントは、白色に変更となっております。
※エレメント型式は底面に記載されております。
圧縮空気の品質等級
圧縮空気には品質等級があります。
等級表示はJIS B 8392-1(2012)／ISO 8573-1(2010)に準じます。
(1)固体粒子の等級
| 改正前 | 改正後 | ||||||||
| 等級 | 最大粒子 寸法 (µm) |
最高濃度 (mg/m3) |
等級 | 1m3当たりの最大粒子数 | 粒径 (µm) |
濃度 (mg/m3) |
|||
| 粒径 d µm | |||||||||
| d≦0.1 | 0.1＜d≦0.5 | 0.5＜d≦1.0 | 1.0＜d≦5.0 | ||||||
| － | － | － | 0 | 等級1より厳しい条件で、使用者と納入業者によって決定する。 | 適 用 外 |
適 用 外 |
|||
| 1 | 0.1 | 0.1 | 1 | － | ≦20,000 | ≦400 | ≦10 | ||
| － | － | － | 2 | － | ≦400,000 | ≦6,000 | ≦100 | ||
| － | － | － | 3 | － | － | ≦90,000 | ≦1000 | ||
| 2 | 1 | 1 | 4 | － | － | － | ≦10,000 | ||
| 3 | 5 | 5 | 5 | － | － | － | ≦100,000 | ||
| 4 | 15 | 8 | 6 | 適 用 外 | ≦5 | ≦5 | |||
| 5 | 40 | 10 | 7 | 適 用 外 | ≦40 | ≦10 | |||
(2)湿度と水分の等級
| 改正前 | 改正後 | ||||
| 等級 | 最大圧力露点 (℃) |
湿 度 の 等 級 |
等級 | 圧力露点(℃) | |
| － | － | 0 | 等級1より厳しい条件で、使用者と納入業者によって決定する。 | ||
| 1 | -70 | 1 | ≦-70 | ||
| 2 | -40 | 2 | ≦-40 | ||
| 3 | -20 | 3 | ≦-20 | ||
| 4 | +3 | 4 | ≦+3 | ||
| 5 | +7 | 5 | ≦+7 | ||
| 6 | +10 | 6 | ≦+10 | ||
| 7 | 規定しない | － | － | ||
| － | － | 水 分 の 等 級 |
等級 | 水分濃度 Cw ( g/m3) |
|
| － | － | 7 | Cw≦0.5 | ||
| － | － | 8 | 0.5≦Cw≦5 | ||
| － | － | 9 | 5≦Cw≦10 | ||
(3)オイル等級
| 改正前 | 改正後 | |||
| 等級 | 最高濃度 (mg/m3) |
湿 度 の 等 級 |
等級 | オイル総濃度(mg/m3) |
| － | － | 0 | 等級1より厳しい条件で、使用者と納入業者によって決定する。 | |
| 1 | 0.01 | 1 | ≦0.01 | |
| 2 | 0.1 | 2 | ≦0.1 | |
| 3 | 1 | 3 | ≦1 | |
| 4 | 5 | 4 | ≦5 | |
| 5 | 25 | － | － | |
