環境に優しい高性能な浮上油回収装置
本製品は、小型モーターで親油性のあるベルトをゆっくり回転させ、槽内液面の浮上油を回収する装置です。
従来ベルト式油回収装置は、ベルト周辺しか回収できませんが、浮上油引寄せ機構が付いていますので、槽内に水流が発生し、広い範囲の浮上油が回収可能になりました。
浮上油回収装置スーパースキーマー特長
浮上油を回収することによって、油吸着剤等の寿命延長、水溶性クーラント液、洗浄液等の腐敗による悪臭を防止して、快適な作業環境を守ります。
また、液交換の回数を減らし、コスト削減も図ります。
- 構造が簡単で、しかもコンパクトな設計で故障知らず。
- 高性能な親油性のあるベルトを採用。その耐久性は抜群です。
- 浮上油引寄機構付（特許取得済）で、抜群の浮上油回収能力があります。
- 液面調整機構付。油水分離槽付。
2019年1月 AC200V仕様を追加。
詳細仕様につきましては、弊社までお問い合わせください。
浮上油引寄せ機構により
水流が発生している様子
SS154A-1型
浮上油回収装置スーパースキーマー使用用途
- コンプレッサードレンの浮上油回収。
- ピットに浮上している工作機械用潤滑油および切削油、油圧作動油、工業用洗浄液等の回収。
- ＮＣマシン等の水溶性クーラントの浮上油回収。
効果
- 腐敗による悪臭防止、作業環境の改善。
- 切削・洗浄液、廃油処理費、産廃費、吸油剤費、油剤交換等にかかるコスト削減。
※注意：スーパースキーマーの部品（ベルト、ウェイトプーリー等）を高温および腐食させる液体に使用することはできません。
浮上油回収装置スーパースキーマー仕様
| 標準品 | 特注品(納期・価格等はお問い合わせください) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | SS154A-1 | SS154A-2 | SS354A-1 | SS354A-2 | SS254A-1 | SS254A-2 | SS454A-1 | SS454A-2 | SS554A-1 | SS554A-2 |
| 電圧 | AC100V 50/60Hz |
単相 AC200V 50/60Hz |
AC100V 50/60Hz |
単相 AC200V 50/60Hz |
AC100V 50/60Hz |
単相 AC200V 50/60Hz |
AC100V 50/60Hz |
単相 AC200V 50/60Hz |
AC100V 50/60Hz |
単相 AC200V 50/60Hz |
| 液面から本体底面 までの寸法(Ａ mm)※ |
35～75 | 235～275 | 135～175 | 355～475 | 475～515 | |||||
| 本体底面からの ベルト長さ(Ｌ mm) |
155 | 355 | 255 | 455 | 555 | |||||
| ベルト長さ 幅×長さ×厚さmm |
40×800×0.7 | 40×1,200×0.7 | 40×1,000×0.7 | 40×1,400×0.7 | 40×1,600×0.7 | |||||
| 交換ベルト型式 | B154 | B354 | B254 | B454 | B554 | |||||
| 回収可能な油 | 油が液面上に浮上する液体。(1m2以内/回収可能な面積/１台） ただし、分散油、エマルジョン、スカム、スライム、グリース状になった浮上油は回収できません。 (手で攪拌しますと回収出来ることがあります。) |
|||||||||
| 浮上油回収能力 | 5.8L/h(処理液温度20℃)、2.4L/h(処理液温度60℃) | |||||||||
| 使用モーター | シンクロナスモーター 30rpm・発熱・発火しない安全回路付 | |||||||||
| 消費電力 | ５Ｗ | |||||||||
| 使用温度 | ２～６０℃(ただし、凍結しないこと) | |||||||||
| 塗装・質量 | 半艶黒色・3.5kg | |||||||||
| 設置条件 | 本機は屋内仕様です。屋外で使用される場合は屋外用防水カバーをお求めください。 | |||||||||
※Ａ寸法が決まりますと型式が選定できます。

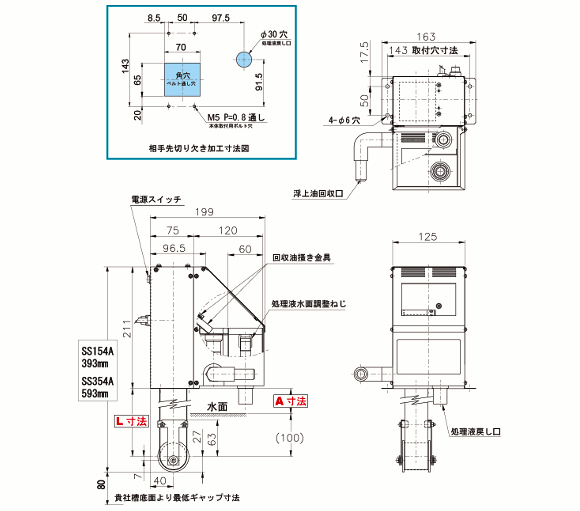

浮上油回収装置スーパースキーマー外観図
浮上油回収装置スーパースキーマーの外観図です。
Ａ寸法によって型式が決定します。

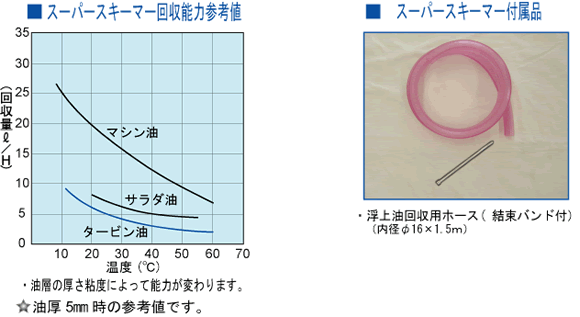

浮上油回収装置スーパースキーマー回収能力
浮上油回収装置スーパースキーマー設置例

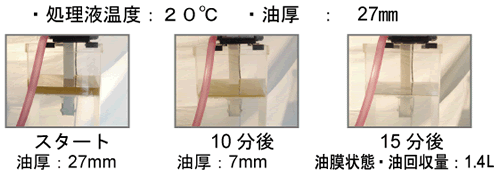

浮上油回収状況
