増圧装置 POWER MAX® PX402-4型/PX402S-4型
フクハラの増圧機器
最大増圧圧力 ２MPa
|
 PX402-4型 |
 PX402S-4型 パッケージモデル |
増圧装置 POWER MAX® PX402-4型仕様
増圧装置 POWER MAX® PX402-4型の仕様です。
| 型式 | 最大 吸入 圧力 MPa |
最大 増圧 圧力 MPa |
増圧比 倍 |
エアー タンク L |
接続口径 | スーパー プレ フィルター (0.1μm) |
ミクロ ミスト フィルター (0.01μm) |
外形寸法 W×D×Hmm |
質量 kg |
付属品 | |
| IN | OUT | ||||||||||
| PX402-4 | 0.5 | 2 | 4 | 10 | G1/2 | Rc1/2 | なし | あり | 464×316×500 | 16 | 減圧弁 圧力調整 範囲 0.2～2MPa 接続口径 Rc1/2 |
| PX402S-4 (パッケージタイプ) |
Rc1/2 | あり | あり | 500×640×700 | 40 | ||||||
| PX402-4-35 | 35 | G1/2 | Rc1/2 | なし | あり | 708.5×447×453 | 35 | ||||
増圧装置 POWER MAX® PX402-4型構成、流量特性
増圧装置 POWER MAX® PX402-4型の構成、流量特性です。
 |
 |
|

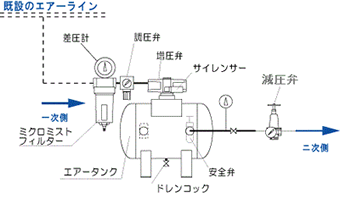

| 流量特性表 | 構成図 |
- Ｐ１：一次側圧力
- 二次側流量は二次側圧力に対して反比例します。一次側流量に注意して必要流量を準備してください。 流量が足らない場合は、別途コンプレッサー等をご用意下さい。二次側流量は約１／４となります。
増圧装置 POWER MAX® PX402-4型 使用注意事項
増圧装置 POWER MAX® PX402-4型の使用時の注意事項です。
- パワーマックスにはエアードライヤー、エアーフィルター等で浄化されたクリーンエアーを供給してください。
- 調整弁は0.5MPaにセットされています。調整弁は絶対に圧力を上げる方向には調整しないでください。
- 安全弁は2.2MPaにセットされています。何等かのトラブルで各々のセット圧力に到達した時は圧縮空気が噴出します。
供給側の圧縮空気を遮断しますとまた元の状態に戻ります。原因を取り除いてからご使用ください。 - 減圧弁は付属品ですが、配管中に取り付けておりません。
- PX402型はアンカーボルトで確実に固定してください。PX402S型はキャスターブレーキをセットしてください。
