真空チャンバー
バキュームチャンバー
開閉が簡単で高性能 3.1×10-3Pa
標準モデル（ステンレス）
VC3B6型(容積3L)
VC10B10型(容積10L)
標準モデル（アクリル）
VC8A200型(容積8L)
特注モデル（ステンレス）
VC6B10-ICF型
容積6L、ICFフランジ（８ポート）
VC20B10型
深型にカスタマイズして容積を20Lに拡張
特長

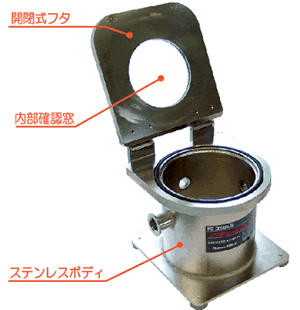

ハンドル式フタで開閉簡単。
○：ＫＦ２５フランジ
- ハンドル式フタで開閉簡単。
- 開閉が簡単で高性能 3.1×10-3Pa(※)
- 内部が見える確認窓付。
- ステンレスボディで錆の心配なし。
- ＫＦ２５フランジを４か所に設置。
※神奈川県産業技術センター ターボ分子ポンプでの実測値
※ステンレスモデル
用途
- 真空排気、ガス置換、ガスフロー
- 真空デシケータ
- 真空乾燥、脱気、脱泡
- 大学、研究室での実験等、多目的な使用が可能です。
使用例

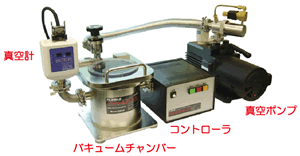

- コントローラ、真空計をオプションで用意。
- 用途に応じた真空度ポンプが選択できます。
製品仕様
ステンレスモデル
| 型式 | VC3B6 | VC10B10 | |
|---|---|---|---|
| 当社出荷時検査 真空到達度 |
1Pa (7.5×10-3Torr) |
||
| 表面処理 | 電解研磨 | ||
| 接続口径 | KF(NW)25×4箇所 (ISO真空フランジ) |
||
| 容積 | (L) | 3 | 10 |
| 質量 | (kg) | 13 | 40 |
| 全幅 Ａ | (mm) | 290 | 420 |
| 奥行 Ｂ | (mm) | 220 | 335 |
| 全高 Ｃ | (mm) | 236 | 290 |
| 内径 φＤ | (mm) | φ155.2 | φ248.8 |
| 内寸法 Ｅ | (mm) | 160 | 210 |
| 台座幅 Ｆ | (mm) | 210 | 360 |
| 台座奥行 Ｇ | (mm) | 220 | 360 |
| 台座高 Ｈ | (mm) | 14 | 18 |
| フタ幅 Ｊ | (mm) | 210 | 320 |
| フランジ高Ｋ | (mm) | 35 | 40 |
| フランジ間隔Ｌ | (mm) | 65 | 70 |
| 本体材質 | SUS304 | ||
| 確認窓材質 | ポリカーボネイド | ||
| シール材質 | バイトンゴム | ||

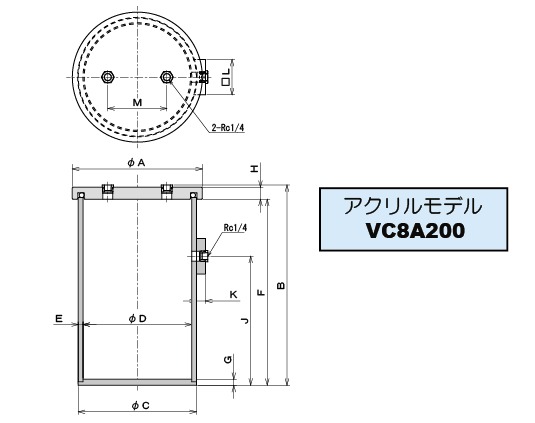

アクリルモデル
| 型式 | VC8A200 | |
|---|---|---|
| 当社出荷時検査 真空到達度 |
13Pa (9.8×10-2Torr) |
|
| 接続口径 | Rc1/4×3箇所 | |
| 容積 | (L) | 8 |
| 質量 | (kg) | 2.9 |
| 全幅 φＡ | (mm) | 220 |
| 全高 Ｂ | (mm) | 335 |
| 容器外径φＣ | (mm) | φ200 |
| 容器内径φＤ | (mm) | φ184 |
| 容器厚 Ｅ | (mm) | 8 |
| 内寸高 Ｆ | (mm) | 305 |
| 底板厚 Ｇ | (mm) | 10 |
| フタ厚保 Ｈ | (mm) | 20 |
| 接続高さ Ｊ | (mm) | 218.5 |
| 接続部厚 Ｋ | (mm) | 15.4 |
| 接続部幅 Ｌ | (mm) | 60 |
| 接続間隔 Ｍ | (mm) | 100 |
| 本体材質 | アクリル | |
| シール材質 | バイトンゴム | |
(資料) 圧力単位比較図
1Torr(mmHg) = 133.32Pa
1Pa = 7.5×10-3Torr(mmHg)
三面図
カタログ
Adobe Readerカタログ画像をクリックすると
カタログをダウンロードできます。
