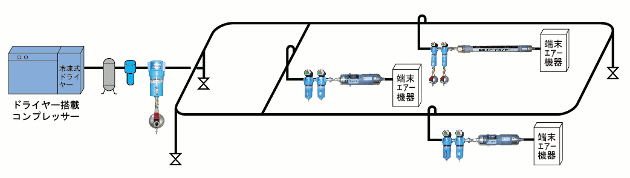

- コンプレッサー側に冷凍式エアードライヤーを設置しているが、末端よりドレンが発生してお困りの方。
- もっと露点温度を下げたい方。
- 圧縮空気を供給するだけで、露点温度-17~-65℃の超乾燥した圧縮空気が得られます。
技術情報 冷凍式エアードライヤー・膜式エアードライヤー 空気単価比較はこちら
2017年1月より、フィルターセットに付いている「AIRXフィルター」の入口側の接続口径がRcに変更になりました。(フィルターセットの型式変更はございません。)
製品カタログは製作時期によりGネジ表記のものがあります。詳細についてはお問い合わせください。
エアードライヤーフィルターセット
ドライヤー本体
膜はU.S.A.製の先端技術製品で、環境に優しくメンテナンスフリーの圧縮空気用中空糸膜式エアードライヤーです。圧縮空気を供給するだけで、大気圧露点温度-17~-65℃(注)の超乾燥した圧縮空気が得られます。
膜式エアードライヤーの利点
エアードライヤー比較
冷凍式エアードライヤー・乾燥剤式ヒートレスエアードライヤーと比較するとこんな特徴があります。
あなたはどれを選びますか?
項 目 | 冷凍式エアードライヤー | 乾燥剤式(吸着式)エアードライヤー | 膜式エアードライヤー | 特 徴 | 評価 |
---|---|---|---|---|---|
大気圧露点温度 | -17℃ | -17~-72℃ | -17~-65℃ | 幅広い除湿域、超乾燥 | ◎ |
フロンガス | アリ | ナシ | ナシ | 地球環境に優しい | ◎ |
メンテナンス | アリ | アリ | ナシ | 省力化 | ◎ |
消費電力 | アリ | アリ | ナシ | 省エネ | ◎ |
ドレン処理 | アリ | ナシ | ナシ | ドレン排出なし、省力、省エネ | ◎ |
パージ | ナシ | アリ | アリ | 圧縮空気をパージしますので非省エネ | × |
厳しい環境下 | 不適応 | 不適応 | 適応 | 粉塵が多い区域OK・屋外OK・防爆区域OK | ◎ |
スペース | 大 | 大 | 小 | 配管途中に組み込むだけでOK | ◎ |
高温度 | 不適応 | 適応 | 適応 | 供給空気温度40℃までOK | ◎ |
圧 力 | 1MPa以下 | 1MPa以下 | 2.1MPa以下 | 使用圧力範囲0.2~2.1MPa(膜式エアードライヤー本体) | ◎ |

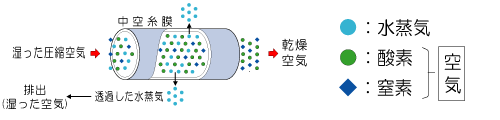

膜式エアードライヤー構造・原理
膜式エアードライヤーはどうして乾燥した空気を作れるのか?
膜式エアードライヤーは、水蒸気を取り除くために「酸素や窒素を非常に透過しにくく、水蒸気は透過しやすい」高分子材料を使用しています。この材料で作られた中空糸膜フィルターの内側に圧縮空気が通ると、水蒸気が膜の外に排出され、出口側には乾燥した空気が得られます。
仕様
本体仕様

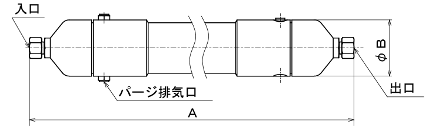

■標準型
(注1):取付位置によりパージ排出口が上下垂直になるようにしてください。
(注2):入口側にプレフィルター、ミストフィルターを装着してください。
型式 | MD30-4 | MD40-6 | MD50-6 | MD60-8 | |
---|---|---|---|---|---|
外形寸法 | A | 437 | 736 | 1,101 | 1,113 |
φB | 100 | 100 | 100 | 125 | |
入口・出口口径 | Rc1/2 | Rc3/4 | Rc1 | ||
質量 kg | 2.3 | 3 | 4 | 6.5 | |
使用圧力範囲 MPa | 0.2~2.1 | ||||
入気温度範囲 ℃ | 1.5~40 | ||||
使用流体 | 圧縮空気 | ||||
主な材質 | ■ドライヤー本体 ・胴体:ABS樹脂・キャップ:アルミニウム ■入口出口継手 ・SUS |
※1 MD10-4:2015年2月製造中止 代替品 MDM10SM-3 ※2 MD20-4:2015年12月製造中止 代替品 MDM20SM-3

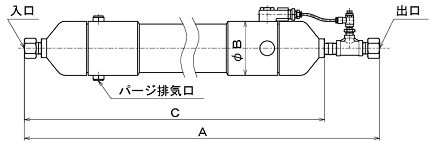

■酸素濃度低下防止型
(注1):取付位置によりパージ排出口が上下垂直になるようにしてください。
(注2):入口側にプレフィルター、ミストフィルターを装着してください。
型式 | MDM10-3 | MDM20-3 | MDM30-3 | MDM40-6 | MDM50-6 (販売終了) |
MDM60-8 | |
---|---|---|---|---|---|---|---|
外形寸法 | A | 534 | 716 | 760 | 815 | 1,180 | 1,194 |
φB | 54.9 | 54.9 | 78.2 | 99.3 | 99.3 | 124 | |
C | 477.5 | 660.5 | 684 | 683 | 1,048 | 1,045 | |
入口・出口口径 | Rc3/8 | Rc3/4 | Rc1 | ||||
質量 kg | 0.8 | 0.9 | 1.1 | 3.4 | 4.4 | 7 | |
使用圧力範囲 MPa | 0.2~1.0 | ||||||
入気温度範囲 ℃ | 1.5~40 | ||||||
使用流体 | 圧縮空気 | ||||||
主な材質 | ■ドライヤー本体 ・胴体:ABS樹脂・キャップ:アルミニウム ■入口出口継手 ・SUS |
フィルターセット仕様
■標準型
型式 | MD30SM-4 | MD40SM-6 | MD50SM-6 | MD60SM-8 | |
---|---|---|---|---|---|
使用流体 | 圧縮空気 | ||||
フ ィ ル タ | |
スーパープレフィルター | S013DF-4Rc※1 | S020DM-6Rc※1 | S033DM-8Rc※1 | |
ミクロミスト フィルター |
M013DF-4Rc※1 | M020DM-6Rc※1 | M033DM-8Rc※1 | ||
ドライヤー | MD30-4 | MD40-6 | MD50-6 | MD60-8 | |
使用条件 | 入口空気圧力 (MPa) | 0.2~1.5 | |||
入口空気温度 (℃) | 1.5~40 (但し、凍結しないこと) | ||||
使用周囲温度 (℃) | 1.5~40 (但し、凍結しないこと) | ||||
基準定格 | 出口空気露点 (℃) | 大気圧下 -25℃ (圧力下 0.5℃) | |||
入口空気流量 (L/min) | 220 | 347 | 753 | 1,313 | |
出口空気流量 (L/min) | 187 | 280 | 640 | 1,088 | |
パージ空気流量 (L/min) | 33 | 67 | 113 | 225 | |
入口空気圧力 (MPa) | 0.7 | ||||
入口空気温度 (℃) | 25 | ||||
入口空気飽和温度 (℃) | 25 | ||||
周囲温度(℃) | 25 | ||||
外形寸法 | A(mm) | 214 | 508 | 509 | |
B(mm) | 88 | 125 | |||
C(mm) | 25 | 36 | |||
φD | 100 | 125 | |||
E(mm) | 185 | 255 | 305 | ||
(F)(mm) | 556 | 886 | 1,231 | 1,267 | |
(G)(mm) | 721 | 1,054 | 1,419 | 1,508 | |
(H)(mm) | - | 144 | 179 | ||
入口口径 | Rc1/2※2 | Rc3/4※2 | Rc 1※2 | ||
出口口径 | Rc1/2 | Rc3/4 | Rc 1 | ||
質量 (kg) | 5.8 | 8.8 | 9.8 | 16.3 |
※1:2017年1月 型式変更 ※2:2017年1月 Rcネジへ変更
● MD10SM-4:2015年2月製造中止 代替品 MDM10SM-3 / MD20SM-4:2015年12月製造中止 代替品 MDM20SM-3
(注)
分離膜透過圧縮空気は、酸素濃度が若干低くなりますので、呼吸器のエアーや規定濃度で使用する機器には絶対に使用しないで下さい。また、作業環境に分離膜透過圧縮空気が流れる場合は、十分に換気を行って下さい。
フィルターセット外観

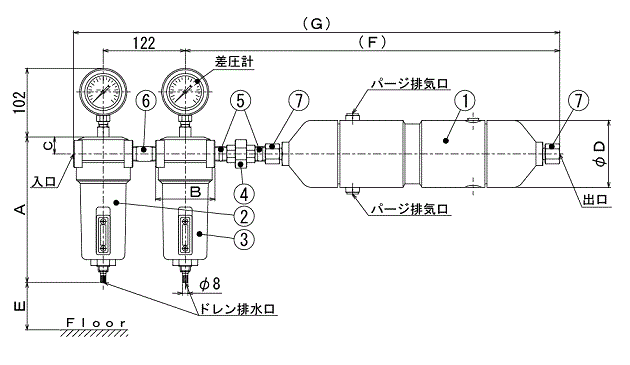

MD30SM-6型 外観
- パージ排気口は上下垂直にしてください。
- エアーフィルターの仕様は、製品ページをご参照ください。
- 輸送時はユニオン④より取り外した状態になっております。
No | 部品名 | 数量 | 材質 |
---|---|---|---|
① | 膜式エアードライヤー | 1 | - |
② | スーパープレフィルター | 1 | |
③ | ミクロミストフィルター | 1 | |
④ | ユニオン | 1 | ステンレス |
⑤ | ニップル | 2 | ステンレス |
⑥ | ロングニップル | 1 | ステンレス |
⑦ | 異型ソケット | 2 | ステンレス |

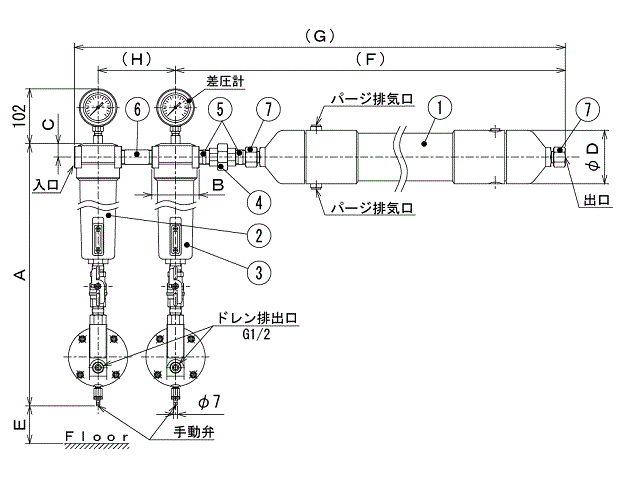

MD40SM-6型, MD50SM-6型, MD60SM-8型 外観
- パージ排気口は上下垂直にしてください。
- エアーフィルターの仕様は、製品ページをご参照ください。
- 輸送時はユニオン④より取り外した状態になっております。
No | 部品名 | 数量 | 材質 |
---|---|---|---|
① | 膜式エアードライヤー | 1 | - |
② | スーパープレフィルター | 1 | |
③ | ミクロミストフィルター | 1 | |
④ | ユニオン | 1 | ステンレス |
⑤ | ニップル | 2 | ステンレス |
⑥ | ロングニップル | 1 | ステンレス |
⑦ | 異型ソケット | 2 | ステンレス |
■酸素濃度低下防止型
型式 | MDM10SM-3 | MDM20SM-3 | MDM30SM-3 | MDM40SM-6 | MDM50SM-6 (販売終了) |
MDM60SM-8 | |
---|---|---|---|---|---|---|---|
使用流体 | 圧縮空気 | ||||||
フィルター | スーパープレフィルター | SM350AF-M1-3 | S020DM-6Rc※1 | ※1 S033DM-8Rc |
|||
ミクロミストフィルター | MM350AF-M01-3 | M020DM-6Rc※1 | ※1 M033DM-8Rc |
||||
ドライヤー | MDM10-3 | MDM20-3 | MDM30-3 | MDM40-6 | MDM50-6 | MDM60-8 | |
使用条件 | 入口空気圧力 (MPa) | 0.2~1.0 | |||||
入口空気温度 (℃) | 1.5~40 (但し、凍結しないこと) | ||||||
使用周囲温度 (℃) | 1.5~40 (但し、凍結しないこと) | ||||||
基準定格 | 出口空気露点 (℃) | 大気圧下 -25℃ (圧力下 0.5℃) | |||||
入口空気流量 (L/min) | 31 | 108 | 220 | 347 | 753 | 1,313 | |
出口空気流量 (L/min) | 25 | 85 | 187 | 280 | 640 | 1,088 | |
パージ空気流量 (L/min) | 6 | 23 | 33 | 67 | 113 | 225 | |
入口空気圧力 (MPa) | 0.7 | ||||||
入口空気温度 (℃) | 25 | ||||||
入口空気飽和温度 (℃) | 25 | ||||||
周囲温度(℃) | 25 | ||||||
外 形 寸 法 |
A(mm) | 162 | 508 | 603 | |||
B(mm) | 53 | 88 | 125 | ||||
C(mm) | 25.5 | 21 | 36 | ||||
φD | 54.9 | 99.3 | 124 | ||||
E(mm) | 120 | 255 | 305 | ||||
(F)(mm) | 631 | 814 | 854 | 921 | 1,290 | 1,336 | |
(G)(mm) | 727 | 910 | 950 | 1,109 | 1,478 | 1,577 | |
(H)(mm) | - | 144 | 179 | ||||
J(mm) | - | 75 | 91 | ||||
入口口径 | Rc3/8 | Rc3/4※2 | Rc 1※2 | ||||
出口口径 | Rc3/8 | Rc3/4 | Rc 1 | ||||
質量 (kg) | 2.1 | 2.2 | 3.0 | 8.8 | 9.8 | 16.3 |
※1:2017年1月 型式変更 ※2:2017年1月 Rcネジへ変更
(注)
分離膜透過圧縮空気は、酸素濃度が若干低くなりますので、呼吸器のエアーや規定濃度で使用する機器には絶対に使用しないで下さい。また、作業環境に分離膜透過圧縮空気が流れる場合は、十分に換気を行って下さい。

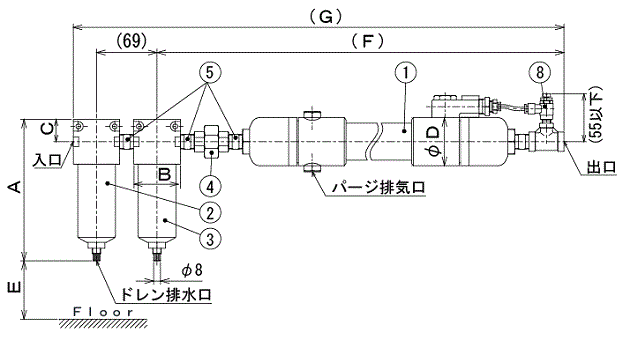

MDM10SM-3型, MDM20SM-3型 ,MDM30SM-3型 外観
- パージ排気口は上下垂直にしてください。
- エアーフィルターの仕様は、製品ページをご参照ください。
- 輸送時はユニオン④より取り外した状態になっております。
No | 部品名 | 数量 | 材質 |
---|---|---|---|
① | 膜式エアードライヤー | 1 | - |
② | スーパープレフィルター | 1 | |
③ | ミクロミストフィルター | 1 | |
④ | ユニオン | 1 | ステンレス |
⑤ | ニップル | 3 | ステンレス |
⑧ | パージ調整弁 | 1 | - |

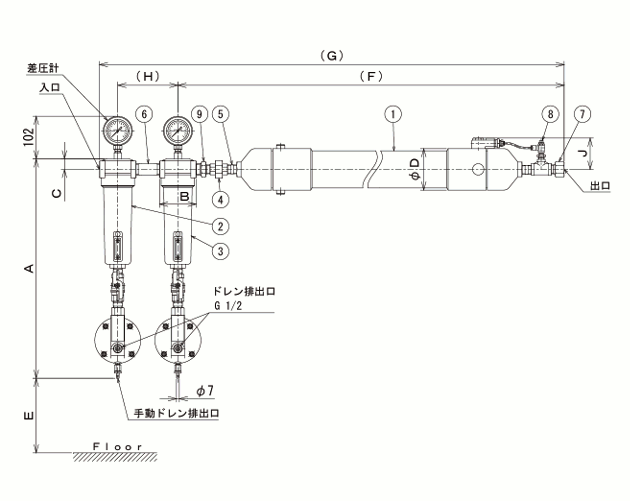

MDM40SM-6型, MDM50SM-6型, MDM60SM-8型 外観
- パージ排気口は上下垂直にしてください。
- エアーフィルターの仕様は、製品ページをご参照ください。
- 輸送時はユニオン④より取り外した状態になっております。
No | 部品名 | 数量 | 材質 |
---|---|---|---|
① | 膜式エアードライヤー | 1 | - |
② | スーパープレフィルター | 1 | |
③ | ミクロミストフィルター | 1 | |
④ | ユニオン | 1 | ステンレス |
⑤ | ニップル | 1 | ステンレス |
⑥ | ロングニップル | 1 | - |
⑦ | 異型ソケット | 1 | - |
⑧ | パージ調整弁 | 1 | - |
⑨ | 異型ニップル | 1 | - |
膜式エアードライヤー露点性能グラフ
膜式エアードライヤーの露点性能グラフです。
出口空気露点は、条件により変わります。上記グラフは目安としてご使用ください。
他条件につきましては、お気軽に弊社までお問い合わせください。
