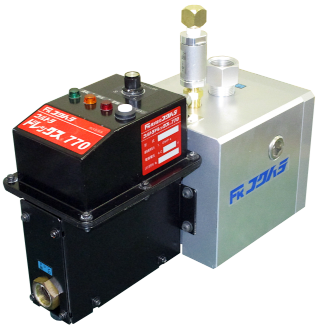

ウルトラドレックス770

150～770kWエアーコンプレッサー対応 電磁式強力ドレン自動排水器

ドレントラップへの不信感と適正のドレントラップがないために、手動バルブの常時微開等で圧縮空気を放出、出放しにさせている企業様、

「ウルトラドレックス770」を設置することで、大幅な省エネを図ることができます。

「ウルトラドレックス550」の改良版です。

ウルトラドレックス550からの改良点

• 適用コンプレッサーの範囲を拡大しました。最大550kW→770kW
• 本体内部にろ過口径の大きいストレーナー室を装備、ストレーナの付属がなくなりました。
• コンプレッサーのアンロード中に、インタークーラーの負圧による誤動作の対策として、 インタークーラー専用機種（ＵＤＸ７７０Ｒ型）も用意しました。

特長

１.ドレン呼び込み機構（特許取得済）でエアーロス無く確実に長期間ドレンを排出

• 一定時間（１～２分可変）ごとに１秒間弁を開いて、ドレンを確実にセンサー室に呼び込みます。
• 上限・下限センサーを装備し、上限センサー位置まで溜まったドレンを、下限センサー位置までエアーロスがほとんどなく、確実に排出します。

２.防水・防塵構造

• 制御部は防水・防塵（JIS C 4034 IP65相当）構造になっています。

３.安全排出機能搭載

• 万が一センサー機能が失われた場合、タイマーサイクル排出モードに切り替わり、ドレン呼込サイクル時間ごとに２５秒間ドレンを排出します。また同時に警報ランプが点滅します。

仕様

型式
	UDX770-1	UDX770-2	UDX770R-1	UDX770R-2
電源電圧	AC100V	単相AC200V	AC100V	単相AC200V
周波数・電流 50Hz/60Hz	0.068A 0.058A	0.034A 0.029A	0.068A 0.058A	0.034A 0.029A
取付箇所	アンロード時 負圧にならない インタークーラー、 アフタークーラー、 エアードライヤー、 エアータンク		アンロード時 負圧になる インタークーラー
適用 コンプレッサー 最高使用圧力	150kW ～ 770kW ・ 1.0MPa
流体温度 および 使用周囲温度	-20℃～50℃ （ただし、ドレンが凍結しないこと）
保護形式	IP65相当（制御ボックス）
ドレン呼び込み サイクル時間	約1分～約2分 可変
排出能力	約17L/min（0.7MPa時）
ドレン呼び込み機構 ドレン排出作動	ドレン呼び込み機構でドレンをセンサー室に呼び込むため、 約１分～約２分（可変）ごとに約１秒間弁が開き、 ドレンを排出します。 さらに、上限センサー位置までドレンが溜まると、 下限センサー位置までドレンを排出します。
テストボタン	スイッチを押している時間だけ連続排出
ドレン 入口・出口口径	Rc3/4・Rc1/2		Rc3/4(逆止弁内蔵)・Rc1/2
ストレーナー	本体内に内蔵
外形寸法・質量	140(W)×315(D)×205.1(H)mm 7.3kg		140(W)×315(D)×248(H)mm 7.4kg
標準付属取付部品	G1/2×500mm 金具付ホース×1、R1/2×G1/2 ニップル×2
警報外部出力 出力形式	ソリッド・ステート・リレー
警報外部出力 電源・負荷容量	AC220V(rms)以下/DC300V以下

排出能力

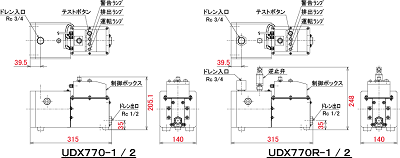

外形図

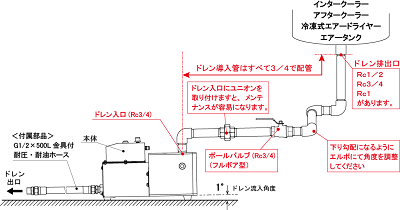

取付例

注意事項

• ドレン呼び込み機構（特許取得済）で、必ずドレンをセンサー室に流入させます。上限までドレンが溜まると、下限まで排出します。
• ドレン呼び込み機構がないドレントラップでは、ドレン導入管が『長い』『立ち上っている』『内径が細い』場合には、ドレンがドレントラップ内に入ってきませんので作動しません。
