末端から水が出る・・・水蒸気量を測ってみませんか？
圧縮空気中の水蒸気量※を検知する機器です。
※ドレンではなく、水蒸気量を検知するものです。
WVD2-02型 登場!!
反応原理と測定時間
- WVD1-02は18秒間、WVD2-02は30秒間 圧縮空気を流します。
- 検知器に内蔵されている検知剤(過塩素酸マグネシウム)に水蒸気が吸収されて塩基性になり、WVD1-02は紫色、WVD2-02は緑色または紫色に変化します。
- 測定時間内で色の変化がない場合には、水蒸気量がほとんどないことを示しています。

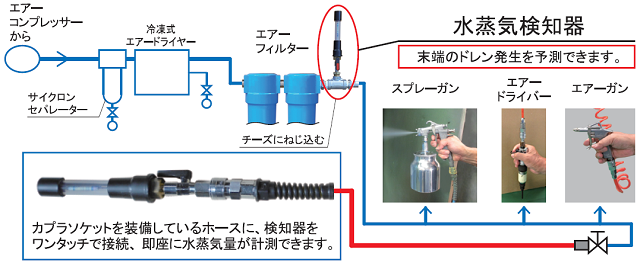

使用例
製品仕様
| 型式 | WVD1-02 | WVD2-02 |
| 用途 | 圧縮空気が流れるフィルター類の出口、 および末端ホース出口等の水蒸気量の検知 |
|
| 測定流体・圧力 | 圧縮空気・0.7MPa ( 測定可能範囲 0.5～1.0MPa ) | |
| 通気時間(0.7MPa時) | 18秒 | 30秒 |
| 測定範囲 | 500 ～ 5,000ppm | 10 ～ 80mg/m3 |
| 圧縮空気温度 | 0～40℃ | |
| 変色 | 緑色→紫色 | 黄色→緑色 または 紫色 |
| 反応原理 | 圧縮空気を18秒間流します。 水蒸気が検知剤（過塩素酸マグネシウム）に吸収されて塩基性 になり、指示薬は紫色を示します。 |
圧縮空気を30秒間流します。 水蒸気が検知剤（過塩素酸マグネシウム）に吸収されて塩基性 になり、指示薬は緑色または紫色を示します。 |
| 色の変化がない場合、水蒸気がほとんど含まれていないことを 示しています。 |
||
| 材質 | ケース部：PVC ホルダ部：C3604 | |
| 外形寸法・質量 取付口径 |
38(W)×34(D)×232(H)mm ・約225g R1/4 (ボールバルブ) および カプラ・プラグ付 |
|
| 付属品 | ・水蒸気検知管 No.6AH×3本 ・検知管カッター OMD-C型×1個 |
・アダプタチューブ付 水蒸気検知管 No.6A×3本 ・検知管カッター OMD-C型×1個 |
| 別売品 | 検知管セット 型式：WVD-SET (水蒸気検知管 No.6AH×3本、検知管カッター OMD-C型×1個) |
検知管セット 型式：WVD2-SET (水蒸気検知管 No.6A×3本、検知管カッター OMD-C型×1個) |

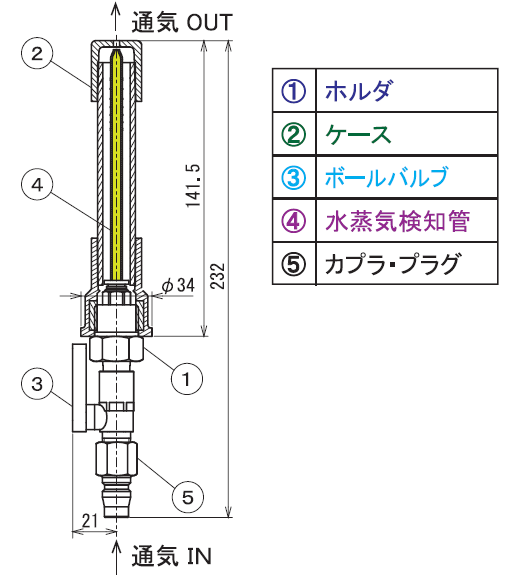

外形図
(表) ドレン発生の有無 早見表
※ドレンの有無は、周囲環境等により変化することがあります。
| 検知器型式 | 読み値 | 大気圧における 露点温度(℃) |
圧力下における 露点温度(℃/0.7MPa) |
ドレン発生 の有無 |
|
| mg/m3 | ppm | ||||
| WVD2-02 | 10 | -63 | -46 | 無 | |
| 20 | -57.5 | -39 | |||
| 30 | -54 | -35 | |||
| 40 | -51.5 | -32 | |||
| 50 | -49.5 | -30 | |||
| 60 | -48 | -28 | |||
| 70 | -46.5 | -26 | |||
| 80 | -45.5 | -25 | |||
| WVD1-02 | 500 | -30 | -6 | 無 | |
| 750 | -26 | 0 | |||
| 1,000 | -23 | 4 | |||
| 1,500 | -17 | 10 | (注1) | ||
| 2,000 | -15 | 14 | (注2) | ||
| 2,500 | -12 | 17 | |||
| 3,000 | -10 | 20 | 有 | ||
| 3,500 | -8 | 23 | |||
| 4,000 | -6 | 25 | |||
| 4,500 | -4 | 27 | |||
| 5,000 | -3 | 29 | |||
(注1) 一般的なエアードライヤーの性能によります。
(注2) 周囲の温度変化等によりドレンが発生することがあります。
