ドレン自動排水器
適用コンプレッサー 150kW以下
圧縮空気用 スナップ・フロート式 強力ドレントラップ
2022年5月 型式変更
- エアーロスなし
ドレンが溜まった時にだけ弁が開くノルマルクローズ型。エアーロスはありません！！ - 信頼性のある排出
大きな横向きの排出口により、確実にドレンを排出。

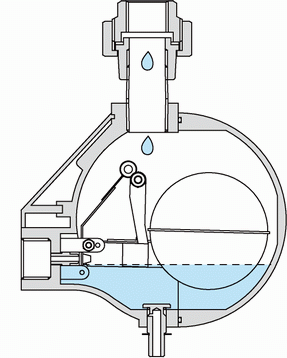

シンプルな構造、スナップアクションにより詰まり強い！！ - 電源不要
無電源で作動します。省エネ効果抜群！！ - 簡単メンテナンス
ネジ４本で簡単に分解。内部の清掃が容易！！
＜＜変更点＞＞
・入口側ユニオンの廃止。
・冷凍式エアードライヤー、配管への取付廃止。
マグトラップ本体
フィルター設置例
型式変更のため、下記の製品に付いておりますマグトラップも変更となります。
マグトラップ仕様
| 型 式 | ＭＦＴ２１５Ｅ |
|---|---|
| 取付可能箇所 |
●圧縮空気用各種エアーフィルター、サイクロンセパレータ、除菌フィルターのドレン抜き ●他社製各種エアーフィルター、サイクロンセパレータ、 除菌フィルターのドレン抜き |
| 取付できない箇所 | 上記以外のドレンが溜まる場所 （取付できない箇所には強力電磁式ドレントラップを使用してください） |
| 適用コンプレッサー | １５０ｋＷ以下（目安値） |
| ドレンの排出方法 | スナップアクションを備え、バネの反転作用にて弁座を開閉 |
| 弁の開閉状態 | ノルマルクローズ（常時閉）型 |
| 排水量（清水値） | 下記の表を参照 |
| 作動圧力範囲 | ０.０１～１.５ＭＰａ |
| 排出可能ドレン比重範囲 | ０.８２～１ |
| 流体及び使用周囲範囲 | －２０～５０℃（但し、ドレンが凍結しないこと） |
| 使用流体 | 圧縮空気及びドレン水（但し、ドレンが凍結しないこと） |
| ドレン入口口径 | Ｒｃ１/２ ソケット |
| ドレン出口口径 | Ｇ１/２ |
| 排手（オリフィス）口径 | Φ１．５ |
| 外形寸法 | Ｈ１５４mm×Ｗ１０９mm×Ｄ１３５ｍｍ |
| 質量 | 約０.７４ｋｇ |
| 注意事項 | ●メンテナンスを考慮し、出口側に配管(１５Ａを使用のこと)する場合はユニオンの設置、 チュ－ブ配管の場合は継手の取付が必要です。 |
排水量（清水値）
| 圧力 ＭＰａ | ０.２ | ０.５ | ０.７ | １ | １.３ | １.５ |
|---|---|---|---|---|---|---|
| 排水量 Ｌ/ｍｉｎ | １.５ | １.９ | ２.３ | ２.６ | ３.１ | ３.４ |
