窒素ガス発生装置 > MAX N2 ブースター
窒素ガス発生装置 ＭＡＸ Ｎ２ブースター
低圧の窒素ガスを最高３ＭＰａまで増圧します。
| ＭＡＸ Ｎ２ブースター（低圧用） | ||

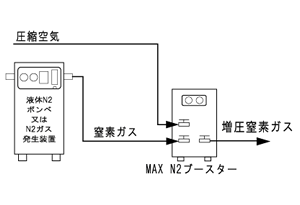

| ＭＡＸ Ｎ２ブースターは、既設のエアーコンプレッサーの圧縮空気を利用した増圧駆動により、低圧の窒素ガスを最高３ＭＰａまで増圧します。 | ||
 |
 最高1.6MPa |
 最高3MPa |
窒素ガス発生装置 ＭＡＸ Ｎ２ブースター 仕様
窒素ガス発生装置 ＭＡＸ Ｎ２ブースターの仕様は・・・
-
■1.6MPa
| 形 式 | 圧縮空気 入口圧力 MPa |
窒素ガス 入口圧力 P1 MPa |
窒素ガス 出口圧力 P2 MPa |
増圧比 | 接続口径 Rc1/2 |
窒素ガスタンク (SUS304製) |
圧縮空気用 ミクロミストフィルター 差圧計・オートドレントラップ付き |
外形寸法 W×D×H mm |
質量 kg |
||
| 使用圧力 MPa | 容量 L | 使用圧力 MPa | ろ過度 μm | ||||||||
| N2BO-16 | 最大0.6 | 0.7～0.95 | 最大 1.6 | 最大 2 |
・圧縮空気入口 ・窒素ガス入口 ・増圧窒素ガス出口 | 最大 2 | 10 | 最大 1 | 0.01 | 500×496×715 | 45 |
|---|---|---|---|---|---|---|---|---|---|---|---|
■3MPa
| 形 式 | シリンダ口径(mm) × ストローク(mm) |
駆動側シリンダ の供給圧力 MPa |
ガスの 入口圧力 MPa |
増圧ガスの 出口圧力 MPa |
増圧ガスの 流量 L/min |
空気消費量 L/min |
外形寸法 W×D×H mm |
質量 kg |
| N2BO-30-10 | φ100/φ40×90 | 0.5 | 0.7 | 3(2) | 9(26) | 493 | 500×500×1,250 | 80 |
|---|---|---|---|---|---|---|---|---|
| N2BO-30-15 | φ125/φ50×90 | 14(40) | 769 | 100 | ||||
| N2BO-30-25 | φ160/φ63×90 | 22(64) | 1,262 | 120 | ||||
| N2BO-30-50 | φ200/φ80×90 | 48(141) | 1,995 | 150 |
窒素ガス発生装置 ＭＡＸ Ｎ２ブースター 流量例
窒素ガス発生装置 ＭＡＸ Ｎ２ブースターの流量の例です。
| 圧縮空気 入口圧力 SP(MPa) |
窒素ガス 入口圧力 P1(MPa) |
窒素ガス 出口圧力 P2(MPa) |
窒素ガス 出口流量 NL/min |
| 0.4 | 0.5 | 0.78 | 350 |
| 0.6 | 0.95 | 480 | |
| 0.7 | 1.05 | 530 |
