上り配管の真下に設置できるサイクロンセパレータです。
水平配管に溜まったドレンを上り配管に上がる前に除去します。
特許取得済（第５８３８４５７号）
（関連製品）スーパーサイクロンセパレータはこちら

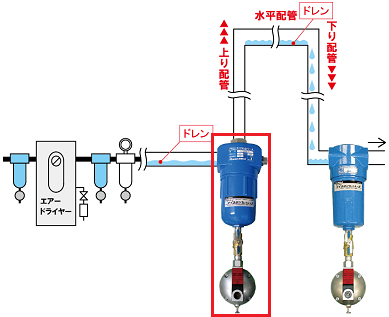

設置例
仕様
| 型式 | DCS056M-8Rc | DCS118M-12Rc | DCS165M-16Rc | DCS238M-20Rc |
|---|---|---|---|---|
| 処理空気量 (m3/min) *0.7MPa時 |
5.57 | 11.8 | 16.5 | 23.8 |
| 流体温度 | 1.5～65℃ | |||
| 周囲温度 | -20～50℃ | |||
| 使用圧力 | 0.1～1.5MPa | |||
| 処理流体 | 圧縮空気 | |||
| 水分除去効率 | 99％以上（定格処理空気量時） | |||
| 接続口径 | Rc1 | Rc1 1/2 | Rc2 | Rc2 1/2 |
| ハウジング材質 | アルミ合金 | |||
| ドレントラップ 排出方法 |
マグトラップ外付型 | |||
| 外形寸法(mm) A×B×C×D |
488×139× 65×200 |
727×139× 54×200 |
768×190× 88.5×300 |
778×190× 98.5×300 |
| 質量(kg) | 5.2 | 6.2 | 12.2 | 15.2 |
| サイクロン カートリッジ |
SCS056 | SCS118 | SCS165 | SCS238 |

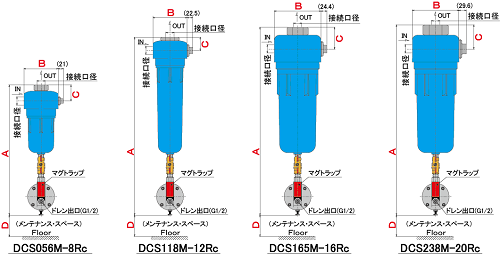

外形寸法
