サイクロンセパレータとミストフィルターを二連にした製品です。
特長
1.スーパーサイクロンセパレータは、水・水滴を効率よく分離して電力費削減
2.フィルターは、 内側環内で塵埃とミストを吸着
3.二連の装置がそれぞれの特徴を発揮し、効率的なドレン抜きに貢献します。
（特許第７２１９５０２号）
「スーパーサイクロンセパレータ」および「フィルター」の製品詳細は各製品ページをご参照ください。
・スーパーサイクロンセパレータ 製品ページ
・ＡＩＲＸフィルター 製品ページ

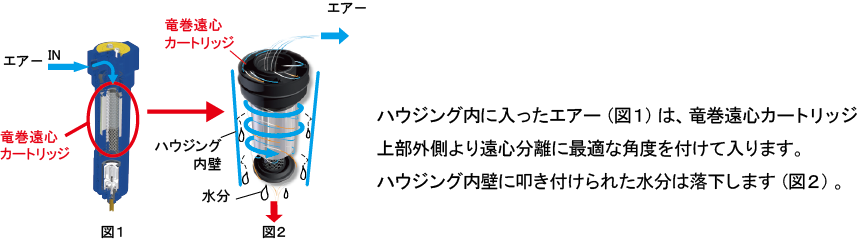

水・水滴分離
塵埃・ミスト除去

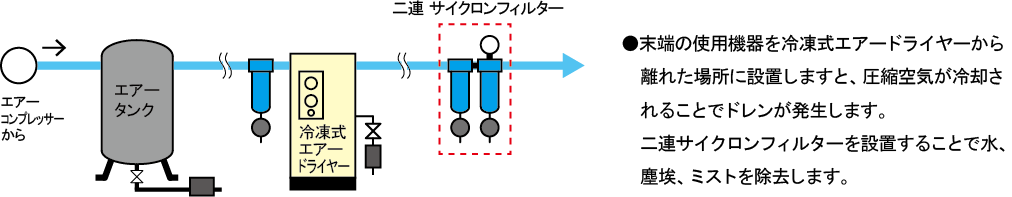

使用例

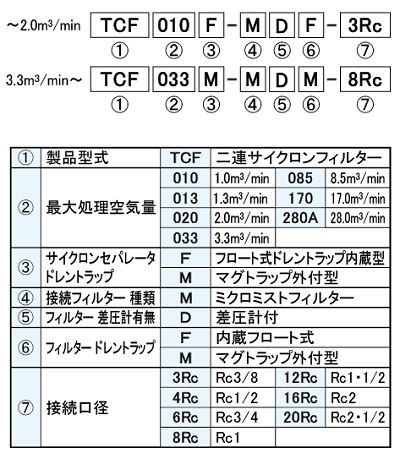

仕様
| 型式 | TCF010F -MDF-3Rc |
TCF013F -MDF-4Rc |
TCF020F -MDF-6Rc |
||
|---|---|---|---|---|---|
| 接続口径 | Rc3/8 | Rc1/2 | Rc3/4 | ||
| 最大処理空気量 (m3/min) |
1.0 | 1.3 | 2.0 | ||
| 使用圧力 (MPa) |
0.1～1.5 | ||||
| 流体温度 (℃) |
1.5～60 | ||||
| 初期圧力降下 (kPa) |
6.4 (サイクロン:0.5 フィルター:5.9) | ||||
| 使用流体 | 冷凍式エアードライヤーで処理された圧縮空気 | ||||
| 構 成 |
サ イ ク ロ ン 部 |
サイクロン型式 | SCS010F-3Rc | SCS013F-4Rc | SCS020F-6Rc |
| エレメント型式 | SCS010 | SCS013 | SCS020 | ||
| 水分除去効率 | 99％以上 (定格処理空気量時) | ||||
| ドレントラップ型式 | ドレントラップ内蔵型 | ||||
| フ ィ ル タ ｜ 部 |
フィルター型式 | M010DF-3Rc | M013DF-4Rc | M020DF-6Rc | |
| エレメント型式 | M010 | M013 | M020 | ||
| ろ過特性 | 0.01μm | ||||
| 出口油分濃度 | 0.01mg/m3 | ||||
| エレメント 交換時期 |
差圧0.07MPa以上 または 6,000時間 または 約1年のいずれか | ||||
| ドレントラップ型式 | ドレントラップ内蔵型 | ||||
| 外形寸法 A×B×C×D (mm) |
313×199.5×21×185 | 313×200×21×185 | 383×204×21×255 | ||
| 質量(kg) | 2.5 | 2.6 | 2.9 | ||
| 型式 | TCF033M -MDM-8Rc |
TCF085M -MDM-12Rc |
TCF170M -MDM-16Rc |
TCF280AM -MDM-20Rc |
|||
|---|---|---|---|---|---|---|---|
| 接続口径 | Rc1 | Rc1・1/2 | Rc2 | Rc2・1/2 | |||
| 最大処理空気量 (m3/min) |
3.3 | 8.5 | 17.0 | 28.0 | |||
| 使用圧力 (MPa) |
0.1～1.5 | ||||||
| 流体温度 (℃) |
1.5～60 | ||||||
| 初期圧力降下 (kPa) |
6.4 (サイクロン:0.5 フィルター:5.9) | ||||||
| 使用流体 | 冷凍式エアードライヤーで処理された圧縮空気 | ||||||
| 構 成 |
サ イ ク ロ ン 部 |
サイクロン型式 | SCS033M -8Rc |
SCS085M -12Rc |
SCS170M -16Rc |
SCS280AM -20Rc |
|
| エレメント型式 | SCS033 | SCS085 | SCS170 | SCS280A | |||
| 水分除去効率 | 99％以上 (定格処理空気量時) | ||||||
| ドレントラップ型式 | マグトラップ外付型 | ||||||
| フ ィ ル タ ｜ 部 |
フィルター型式 | M033DM -8Rc |
M085DM -12Rc |
M170DM -16Rc |
M280DM -20Rc |
||
| エレメント型式 | M033 | M085 | M170 | M280 | |||
| ろ過特性 | 0.01μm | ||||||
| 出口油分濃度 | 0.01mg/m3 | ||||||
| エレメント 交換時期 |
差圧0.07MPa以上 または 6,000時間 または 約1年のいずれか | ||||||
| ドレントラップ型式 | マグトラップ外付型 | ||||||
| 外形寸法 A×B×C×D (mm) |
510×329 ×36.5×305 |
710×325 ×36.5×515 |
947×396 x49×710 |
1,192×366 ×49×950 |
|||
| 質量(kg) | 7.5 | 9.3 | 15.5 | 18.2 | |||

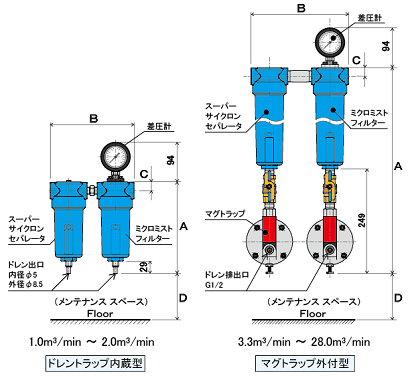

外形図
