電子トラップII

更新日:

2018.04 型式変更
フクハラのベストセラー商品
ドレントラップのニューカマー

適用コンプレッサー 0.4~37kW 省エネ対応

  • コンプレッサーの運転中はこまめに、しかも確実にドレンを排出します。ドレン排出時間は可変で、ドレン量に応じて調節できます。
  • 圧力スイッチ式、アンローダ式区別なしに取り付けができます。
  • 大型の動作ランプで稼動状況が分かりやすい。
  • 排出サイクル、排出時間の調整がつまみ式で調整がしやすい。
  • 調整つまみの位置が変更になりました。

■特許取得済
高電圧(AC400V)仕様、高圧(4.9MPa)仕様、
寒冷地仕様も承ります。


製品図面ダウンロード
取扱説明書ダウンロード

電子トラップII
製品画像


大型の動作ランプ


調整つまみ

電子トラップII仕様

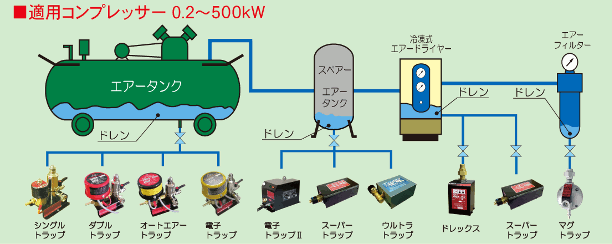

主な取付場所 可搬式コンプレッサー、パッケージ型コンプレッサーの内蔵タンク、
補助タンク、アフタークーラー、冷媒式エアードライヤー
型 式 UPII-1C UPII-2C
適用エアー
コンプレッサー
適用kW数 圧力スイッチ式、アンローダ式区別なし
0.4~37kW (マイコン制御方式)
電源電圧・周波数 AC100V 50/60Hz 単相AC200V 50/60Hz
定格電流 (50/60Hz) 0.09A / 0.07A 0.04 / 0.04A
結線方法 コンプレッサー電源スイッチ2次側以降の端子、他からの電源も可
作動 ・約2~60分(可変)ごとに約2~20秒(可変)間ドレンを排出
・手動スイッチボタン(テストボタン)を押している間ドレンを排出
最高使用圧力 1.5MPa
ドレン入口口径 G1/4B 標準取付部品付属(注1)
ドレン出口口径 Rc1/4 (注2)
外形寸法 H208mm×W95mm×H119mm
質量 2.1kg

(注1)各メーカー様コンプレッサータンク排出口径、オス・メス 1/4・3/8・1/2に対応
(注2)R1/4×φ8 竹の子ニップル付属
