ドレンデストロイヤー ＸＳＤ型

比重差分離槽を持たないオールインワンタイプのドレン処理機。すべての処理工程を一つのフィルターで行う、全く手間いらずシリーズ。簡単メンテナンス、省スペース、廃棄物ゼロの製品で油消費量の少ない、ドレンを電磁弁排出する現行コンプレッサーにベストマッチします。

XSD25型
XSD25型		 XSD50型
XSD50型		 XSD75型
XSD75型
2011年01月より、XSD50・75型の減圧弁を廃止しました。


▼特長▼取付例▼仕様▼ランニングコスト

ページトップ

ドレン処理のスタンダード！
ドレンデストロイヤーXSD型特長

フクハラ製ドレン処理装置XSD型の特長

  1. 大きな処理量と安価な処理費
    XSD25：150ppm時 12,500L・4.4円/L
    XSD50：150ppm時 25,000L・4.4円/L
    XSD75：150ppm時 37,500L・4.4円/L

  2. 大きな清水確認槽付（特許取得済）
    処理水の清水確認が容易にできます。

  3. XSD槽下部にはドレン分離槽付（特許出願中）
    油吸着材の寿命が延びます。

  4. 無電源装置
    XSD型は電磁式ドレントラップの排水圧力によりドレンを圧送します。

  5. 非常にシンプルな構造なのでほとんど故障はありません。

  6. 特殊フィルターだけで1981年よりエマルジョン（乳化油）を処理しています。
    スラッジの発生もないため人手がまったくかかりません。(特許取得済）

  7. 二次産廃不要、リユース、エコサイクル、サーマルリサイクル（特許出願中）
    使用済みのXSD槽は、架台から取り外して弊社にご返却してください。
    弊社で新品のフィルターエレメントに詰め替えて貴社にお送りします。
 各部名称

ページトップ

ドレンデストロイヤーXSD型処理フロー

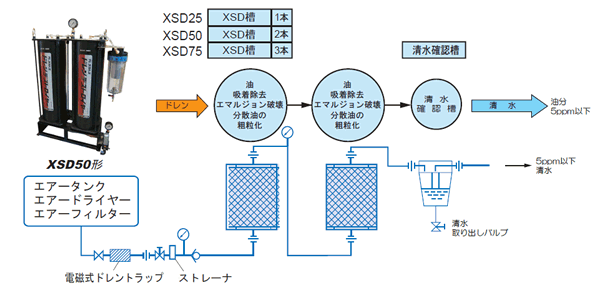

フクハラ製ドレン処理装置XSD型の処理フロー

XSD型処理フロー

ページトップ

ドレンデストロイヤーXSD型取付例

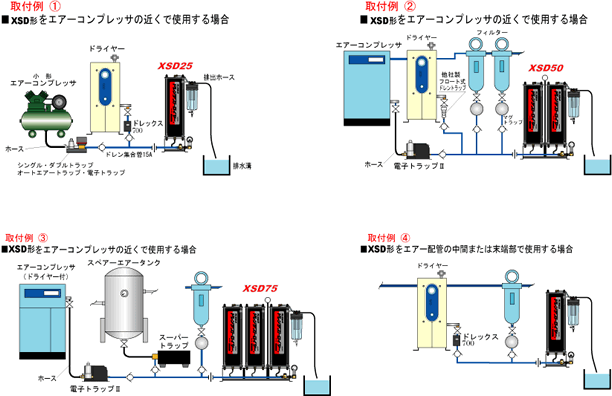

フクハラ製ドレン処理装置XSD型の取付例

XSD型取付例

ページトップ

ドレンデストロイヤーXSD型仕様

フクハラ製ドレン処理装置XSD型の仕様
ドレン処理の決定版！「ドレンデストロイヤー」

型式XSD25XSD50XSD75
適用
コンプレッサー		 スクリュー総合計して25kW以下総合計して50kW以下総合計して75kW以下
レシプロ総合計して15kW以下総合計して30kW以下総合計して45kW以下
処理水の油分濃度5ppm以下(n-ヘキサン抽出物質) (注1)
処理方法フィルター槽方式
最大処理能力10L/h20L/h30L/h
運転方式電磁式ドレントラップからのドレン圧送による自動運転(注2)
減圧方式ストレーナー内オリフィス
XSD槽の交換方法 XSD槽ごと交換してください。
使用済XSD槽は弊社に返却することで、二次産廃の処理が不要となります。
使用済XSD槽の部品の一部は新たな予備のXSD槽に使用いたします。
使用温度2～50℃(ただし、ドレン水が凍結しないこと）(注3)
最高使用圧力0.8MPa
入口・出口口径Rc1/2
XSD槽入口圧力ドレントラップ使用時
0.02～0.3MPa以下		ドレントラップ動作時 0.15MPa以下
外形寸法・質量 370(W)×280(D)×870(H)mm
約27kg(空重量)		710(W)×295(D)×970(H)mm
約55kg(空重量)		950(W)×295(D)×970(H)mm
約80kg(空重量)
塗装黒色(マンセルN-1.0) 半ツヤ
    （注１）全国排水基準より厳しい都道府県の条例排水基準（3ppm以下）にも対応できます。
    （注２） ドレン集合管の一番上側に必ず弊社製シングルトラップ・ダブルトラップ・オートエアートラップ・電子トラップ・電子トラップⅡ
    ドレックス７００を１台以上取り付けてください。
    また、スーパートラップを取り付ける時には取り扱い説明書を読み、ドレンの排出時間を極力短め（３秒間）に調整してください。
    （注３）０℃以下の時は、凍結対策をしてください。

凍結防止仕様

型式XSD25XSD50XSD75
温風ヒーター型式SF-193A
電源電圧・周波数AC100V 50/60Hz
使用周囲温度-10～50℃
加温方式電気ヒーター、サーキュレーター式
温度調整方式バイメタル式温度調整
温風ヒータ消費電力200W
安全装置過熱防止サーモスタット、温度ヒューズ
取付個数1個
温風ヒーター質量850g
本体外形寸法540(W)×370(D)×1,200(H)mm770(W)×370(D)×1,200(H)mm1,000(W)×370(D)×1,200(H)mm
XSD型凍結防止仕様

XSD25-H型
凍結防止仕様

ページトップ

ドレンデストロイヤーXSD型ランニングコスト

フクハラ製ドレン処理装置XSD型のランニングコスト

型式XSD25XSD50XSD75
油分濃度(注1) 全処理量(L)ランニングコスト
(円/L)		 全処理量(L)ランニングコスト
(円/L)		 全処理量(L)ランニングコスト
(円/L)
100ppm 18,7502.9 37,5002.9 56,5602.9
125ppm 15,0003.7 30,0003.7 45,0003.7
150ppm 12,5004.4 25,0004.4 37,5004.4
300ppm 6,2508.8 12,5008.8 18,7508.8
450ppm 4,16713.2 8,33413.2 12,50013.2
寿命の判定方法 清水確認槽の処理水が白濁してきたら、フィルターエレメントの交換時期です。
日常の管理として、清水確認槽を目視にて点検してください。
（注１）全処理量(年間ドレン発生量)は、コンプレッサーの稼動条件、オイル消費量、負荷率、周囲環境(温度・湿度)によって変化します。

ページトップ
