ドレンデストロイヤー LSD型

更新日:

ドレンデストロイヤー LSD型

環境に配慮した新世代エアーコンプレッサー専用ドレン処理装置。
無電源です。

スクリューエアーコンプレッサー専用
適用コンプレッサー 55kW, 110kW, 165kW

LSD55C型 LSD110C型 LSD165C型
LSD55C型 LSD110C型 LSD165C型

2019/11/01 型式変更 LSDxxB -> LSDxxC ミスト除去フィルター変更

ドレンデストロイヤーLSD型特長

油消費量の減った新世代コンプレッサー向けに、ドレン分離槽、LAB槽フィルターをスリム化し、メンテナンス性の向上とコスト削減が図られたシリーズ。トータルパフォーマンスに優れています。

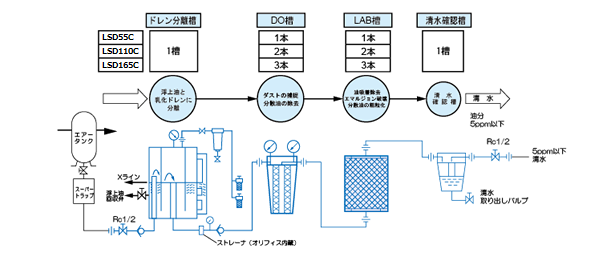

ドレンデストロイヤーLSD型処理フロー

LSD型処理フロー

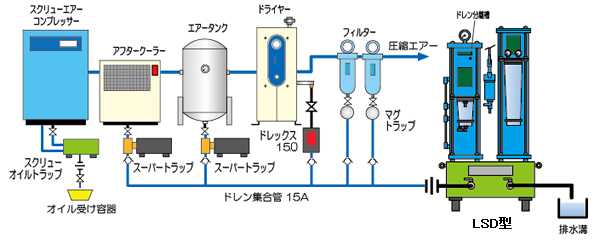

ドレンデストロイヤーLSD型取付例

LSD型取付例

ドレンデストロイヤーLSD型仕様

型式 LSD55C LSD110C LSD165C
適用コンプレッサー スクリュー総合計
55kW以下
スクリュー総合計
110kW以下
スクリュー総合計
165kW以下
処理後の油分濃度 5ppm以下(n-ヘキサン抽出物質値)(注1)
処理方式 フィルター槽方式(使用済槽は当社にご返却ください)
フィルター槽本数 LAB槽×1本
DO槽×1本
LAB槽×2本
DO槽×2本
LAB槽×3本
DO槽×3本
清水確認槽本数 1本
LAB槽フィルターの全処理量
油分濃度 150ppm 22,500L 45,000L 67,500L
300ppm 11,250L 22,500L 33,750L
DO槽フィルター寿命 0.1MPaの差圧または著しいXラインの上昇
最大処理能力 18L/h 36L/h 54L/h
フィルターエレメントの交換方法
LAB槽 槽ごと交換します。槽にはフィルターエレメントが緻密に詰込んでありますので、貴社でエレメントを詰込むことはできません。取り外した槽を弊社に返却してください。弊社でフィルターエレメントを詰め替えて貴社にお送り致します。(有償)
DO槽 DO槽のハウジングを取り外し汚染されたDO槽エレメントを取り除き、ハウジング等を清掃した後、新品のDO槽エレメントを取り付けて下さい。(貴社での交換)
運転方法 自動運転・スーパートラップ・電子トラップⅡなどによりドレンを圧送し処理
運転圧力 ストレーナ出口 (DO槽入口圧力) 0.01~0.1MPa
最高使用圧力 0.8MPa以下
使用温度 2~50℃(ただしドレン水が凍結しないこと)(注2)
入口・出口口径 Rc1/2
本体外形寸法 563(W)×
466(D)×
1,304(H)mm
793(W)×
466(D)×
1,304(H)mm
1,023(W)×
466(D)×
1,304(H)mm
質量 70kg 95kg 115kg
塗装 架台:若草色(マンセル 7.5GY5/4.5) 槽:ブルー(S38-846)
用意していただく物 当社製電磁式ドレントラップ「スーパートラップ」または「電子トラップⅡ」

(注1)全国排水基準値より厳しい都道府県の条例排水基準(3ppm以下)にも対応できます。
(注2)凍結の恐れがある場合は、凍結対策を施してください。

寒冷地仕様

型式 LSD55C-H LSD110C-H LSD165C-H
温風ヒーター型式 PH-200F
電源電圧・周波数 AC100V 50/60Hz
使用周囲温度 -10~50℃
加温方式 ヒートシンク・送風
温風ヒータ消費電力 210W
安全装置 温度過昇防止装置(サーモスタット)
温度ヒューズ
取付個数 1個
温風ヒーター質量 1.3kg
外形寸法 580(W)×
460(D)×
1,450(H)mm
810(W)×
460(D)×
1,450(H)mm
1,040(W)×
460(D)×
1,450(H)mm
LSD型寒冷地仕様
LSD165C-H型 寒冷地仕様

ドレンデストロイヤーLSD型ランニングコスト

型式 LSD55C LSD110C LSD165C
油分濃度(注1) 全処理量(L)
(注2)
ランニングコスト
(円/L)(注3)
全処理量(L) ランニングコスト
(円/L)
全処理量(L) ランニングコスト
(円/L)
50ppm 67,500 1.0 ( 0.9 ) 135,000 1.0 ( 0.9 ) 202,500 1.0 ( 0.9 )
100ppm 33,750 2.1 ( 1.9 ) 67,500 2.1 ( 1.9 ) 101,250 2.1 ( 1.9 )
150ppm 22,500 3.1 ( 2.8 ) 45,000 3.1 ( 2.8 ) 67,500 3.1 ( 2.8 )

(注1) 油分濃度は、コンプレッサーの稼動条件、オイル消費量、負荷率、周囲環境(温度・湿度)によって変化します。
(注2) 全処理量(年間ドレン発生量)は、ドレン分離槽通過後の油分濃度(100ppm)を基準値として計算しています。
(注3) ランニングコストで、( ) 内の金額は、槽を返却し詰め替えた場合の価格です。
